双并联切换袋式过滤器

型号 : GHD-2-3P
过滤介质 : 油田回注水、锅炉补给水、生活废水、印染给水、纺织废水
材质 : 304/316
工作压力 : 0.6mpa
工作温度 : 10-80℃
形式/结构 : 立式
过滤精度 : 1-100μm
使用范围 : 建筑、化工、电力、冶金、胶、造纸、轻纺、煤炭、食品等行业

产品介绍
性能特点
技术参数
应用领域
客户案例

产品介绍：

双并联切换袋式过滤器主要有两个过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成，滤液由过滤器外壳的旁侧入口管流入滤袋，滤袋本身是装置在加强网篮内，液体渗透过所需要细度等级的滤袋即能获得合格的滤液，杂质颗粒被滤袋拦截。该机更换滤袋十分方便，过滤基本无物料消耗。双并联切换袋式过滤器全部采用不锈钢制造，是二个柱体组成，系单层不锈钢焊接结构，内外表面抛光，顶部装有放气阀，以便工作时放气之用。管道接头采用胀合连接，经0.3Mpa水压试验，三通外螺纹旋塞启闭灵活，该设备结构紧凑，操作方便，维修简单。双联过滤器又称并联切换过滤器，采用两个三通球阀，将两个单筒过滤器组装在一个机座上，清洗过滤器时不必停车，保证其连续工作，是不停车生产线过滤装置首选，本过滤器的过滤元件，除采用不锈钢滤芯外，亦可采有优质蜂房式脱脂纤维棉，可滤掉粒径1μ以上的颗粒，本过滤器亦可单筒使用，此时只需去掉共同机座，其余尺寸不变。双联过滤器内外表面抛光处理，滤筒内装有不锈钢滤网和滤网支撑篮；顶部装有放气阀，供过滤时排放滤器内空气作用。上盖与滤筒连接采用快开式结构，更方便清洗(更换)滤网，三只可调节式支脚可使滤器平稳放置在地面上。连接管路采用活接或卡箍连接方式，进出料阀门采用三通球阀启闭，耐压耐温，操作灵活方便，无料液泄漏更卫生。
国海滤器相关产品推荐：
不锈钢袋式过滤器 30立方单袋式过滤器生物制品耐酸碱袋式过滤器
性能特点

1.袋式过滤器支撑网篮开孔率高，保证了过滤系统流量大，体积小。
2.支撑网篮开孔率高，同时也提高了过滤袋实际使用面积，延长了使用寿命。
3.顶入式的设计使得过滤袋的更换方便快捷。
4.顶入式的设计，均匀分布的流线使截留在过滤袋介质中的杂质分布均匀。
5.高强度支撑网篮有效支撑过滤袋，防止纤维迁移，保证高的过滤效率。
6.高强度支撑网篮同时也保证过滤袋机械强度高。
7.过滤袋内可安装专用磁性过滤器或活性碳，硅藻土，以去除铁性杂质或吸附有机物。
8.标准规格的支撑网篮适合所有标准尺寸的过滤袋，使得过滤袋互换性强。
9.封闭式过滤系统，安全性强。
10.液体免清洗，更换液体过滤袋可在30秒内完成，方便快捷，省工省时。
11.液体规格齐全，有低压式、侧入式、顶入式、多袋式、卧式。

技术参数

袋式过滤器技术参数表
型号	罐体规格	进出口规格	最大流量t/h	压力MPA	材质	结构形式
GHD-1-P	φ219×900	DN40	15	0.6	Q235碳钢 304不锈钢	卡箍式
GHD-2-1P	Φ219*1310	DN50	30			活动法兰式
GHD-2-2P	Φ400*1450	DN80	60			法兰式
GHD-2-3P	Φ450*1500	DN100	90			法兰式
GHD-2-4P	Φ550*1550	DN100	120			法兰+吊臂
GHD-2-5P	Φ600*1600	DN125	150			法兰+吊臂
GHD-2-6P	Φ650*1600	DN150	180			法兰+吊臂
GHD-2-7P	Φ700*16500	DN200	210			法兰+吊臂
GHD-2-8P	Φ750*1700	DN200	240			法兰+吊臂
GHD-2-9P	Φ800*1750	DN200	270			法兰+吊臂
GHD-2-10P	Φ850*1750	DN250	300			法兰+吊臂
GHD-2-11P	Φ900*1750	DN250	330			法兰+吊臂
GHD-2-13P	Φ950*1750	DN250	390			法兰+吊臂
GHD-2-15P	Φ1000*1750	DN300	450			法兰+吊臂

问：袋式过滤器需要根据哪些参数进行选型？
答：流量；工作压力；材质；过滤精度；进出口规格；过滤介质；杂质含量（必要时）；工作温度（必要时）。
问：袋式过滤器过滤精度是多少？
答：过滤精度0.5μm至100μm
问：袋式过滤器工作压力最大可以达到多少？
答：一般工作压力0.6mpa，工作压力最大可达1.6mpa
问：袋式过滤器里面的滤袋多久更换一次？
答：在袋式过滤器的入口以及出口管上都安装有压力表，通过前后压力表所显示的压差来决定更换过滤袋的时间，一般过滤袋能承受的压差为0.5~1kg/cm2左右，当压差达到这一区间时，应及时更换滤袋以避免滤袋破裂，影响过滤效果。

应用领域

水处理：冷却装置中的系统净化，油田注水和无井液的过滤，电厂冷凝水净化及离子交换树脂回收；
食品饮料：白糖过滤、香料过滤、茶饮料过滤、酒类，矿泉水、啤酒等；
化学品：催化剂回收除碳墨及助滤剂；
粘胶剂：除丙烯酸粘结剂凝胶，除PVC凝结块热熔聚合物过滤；
润滑油：润滑油包装前过滤，润滑油除注滤剂过滤；
汽车制造：电泳漆过滤，硬化剂过滤，溶剂过滤，包装前过滤；
铝材制造：磷酸盐槽去除沉积物过滤，贵重金属回收
电子工业：氢氧化锌溶液除锌沉积物，除简箔电解稳定槽中杂质；
精细化工：洗涤剂的滤清、椰子油精练除碳；
石油化工：油品回收，石油及天然气脱硫和胺液过滤

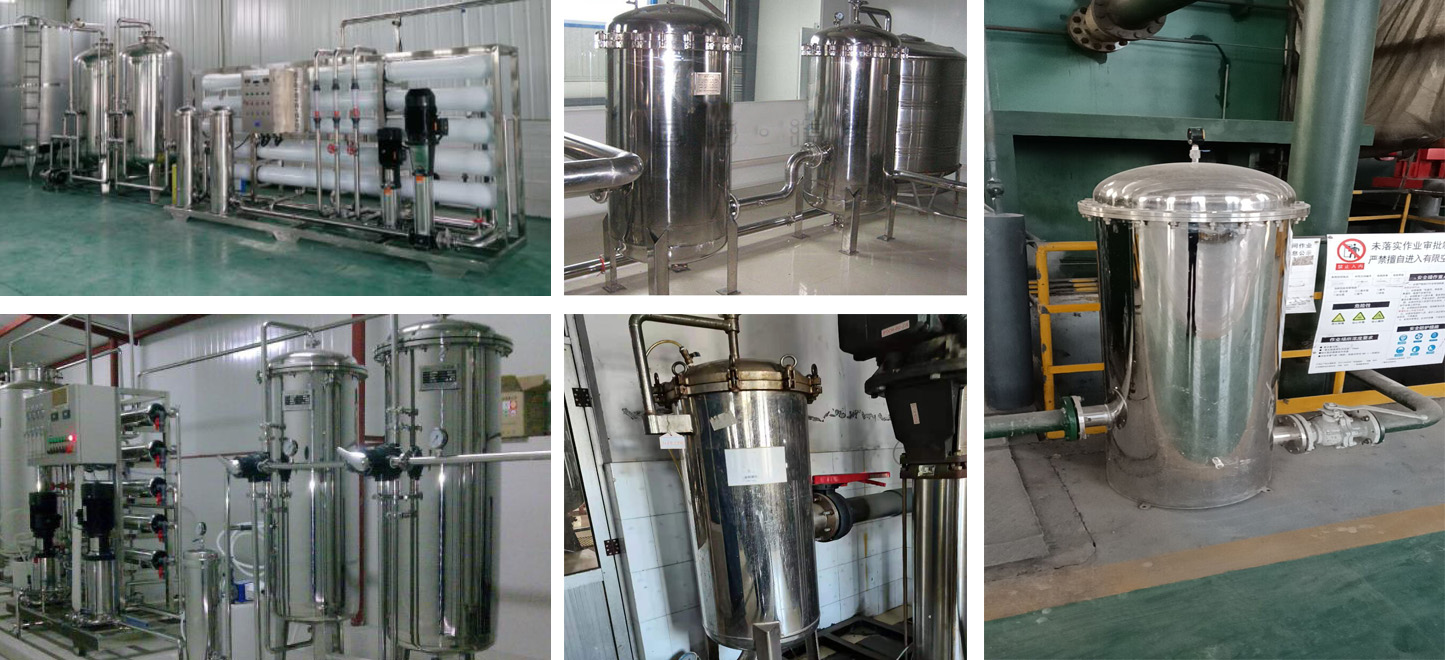

客户案例
