日期：2013-01-18浏览： 来源:国海滤器

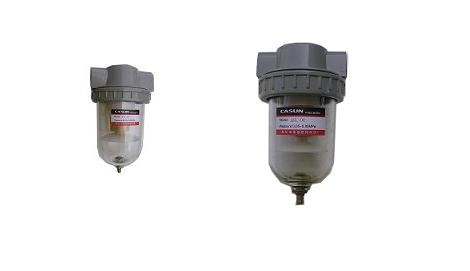

QSL空气过滤器系列——QSL-40气压传动系统产品广泛用于一般气压传动系统中，除去压缩空气中的固态杂质,水滴和油污等达到气压传动系统所要求的净化程度。
技术参数
|
型号 |
QSL |
|||||||
|
公称通径mm |
|
8 |
10 |
15 |
20 |
25 |
40 |
50 |
|
接管口径 |
|
1/4 |
3/8 |
1/2 |
3/4 |
1寸 |
1-1/2 |
2寸 |
|
较高使用压力MPa |
1.5 |
|||||||
|
调压范围MPa |
0.05~0.8 |
|||||||
|
工作温度°C |
5～60 |
|||||||
使用注意事项
1) 装配前,要充分吹除掉配管中的切屑物,灰尘等,防止密封材料碎片混入.
2) 进出口方向不得装反.QSL-20要垂直安装,水杯向下.为便于维修,上下应留出适当空间 。
|
型号 |
压力降等于进口压力为5%条件下，测得各种进口的压力空气流量应不小于下列值 |
||||
|
空气流量L/min |
|||||
|
进口压力 |
|||||
|
0.25 |
0.4 |
0.63 |
0.8 |
1.00 |
|
|
QSL-6 |
200 |
290 |
450 |
360 |
680 |
|
QSL-8 |
450 |
720 |
1100 |
1460 |
1700 |
|
QSL-10 |
760 |
1170 |
1620 |
2000 |
2340 |
|
QSL-15 |
1170 |
1460 |
2340 |
2700 |
3420 |
|
QSL-20 |
1700 |
2800 |
4000 |
4600 |
5400 |
|
QSL-25 |
2100 |
3420 |
5200 |
5800 |
6800 |
|
QSL-40 |
2500 |
4020 |
6400 |
7000 |
8200 |
