多芯式自动反冲洗过滤器

型号 : GHZ-530-250
过滤介质 : 油田回注水、锅炉补给水、生活废水、印染给水、纺织废水
材质 : 碳钢不锈钢
工作压力 : 1MPa
工作温度 : 常温
形式/结构 : 立式、卧式、直角式
过滤精度 : 20-1000μm
使用范围 : 钢铁、汽车、涂装生产线、用电厂、化工、农业园林及造纸厂

产品介绍
性能特点
技术参数
应用领域
客户案例

产品介绍：

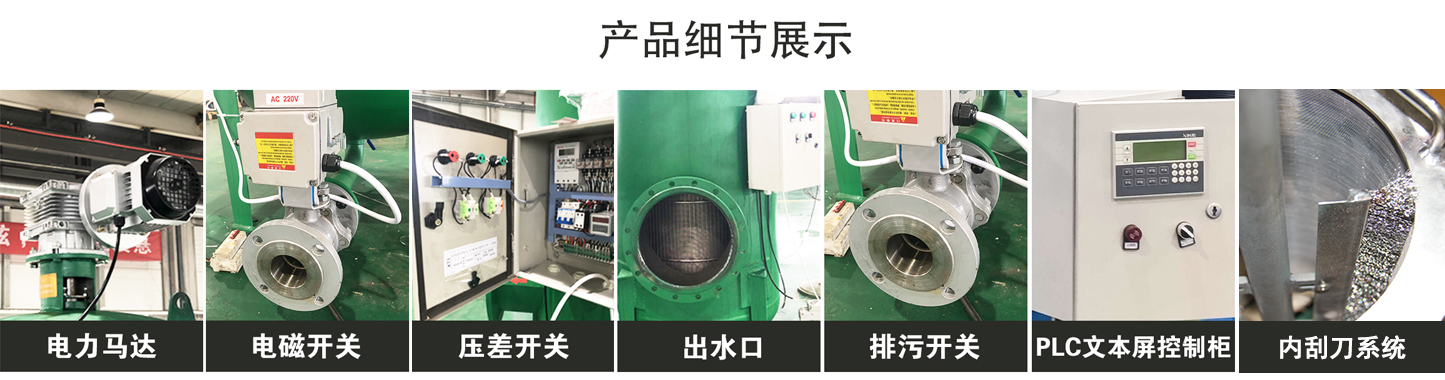

多芯式自动反冲洗过滤器为转臂式结构的过滤器，是一种集约化的过滤器，它主要由外壳、电动机、减速机、差压控制器、CPU可编程控制器、电控箱、阀门、精密滤芯、支撑部件、反洗臂等组成。多个滤筒安装于一个水过滤器筒体内，结构紧凑。过滤过程是液体从滤网内侧流向外侧过程中，固体颗粒被截留在滤网内侧。随着污染物的增多，过滤器污染侧和清洁侧之间的压差也逐渐增大。当压差达到设定值时，压差表发讯，过滤器开始自动反冲洗工作过程。
国海滤器其它水过滤产品推荐：
保安过滤器、污水处理设备刮泥机GH2-3、厂家生产污水处理项目核桃壳过滤器
性能特点

1、自清洗过滤器功能：本机利用自身过滤出的清水，自清洗过滤柱，不需要拆下过滤柱清洗，也不需要另外配置清洗系统。
2、连续供水功能：本机罐体内装有若干个过滤柱同时工作，反冲洗时逐个清洗每一个过滤柱，其它过滤柱仍在继续工作，从而实现连续供水。
3、自动反冲洗功能：本机通过差压控制器监测清水区与浑水区的压力差，当压力差达到设定值时，差压控制器输出信号，由电控箱控制反冲洗机构启动和关闭，实现自动反冲洗。
4、高精度可靠过滤：本机过滤柱是用梯形截面的不锈钢丝缠绕焊接在多棱骨架上制成，强度高、耐腐蚀。每相邻两根钢丝之间形成精密的过滤缝隙和面向液体方向的V形区，收集大于缝隙的颗粒，形成一个过滤层，从而使过滤精度进一步提高。V形区还提供了适当的释放角度，便于在反冲洗时能将杂质顺利排除。
5、过滤面积大：本机在罐体全空间内配有若干个过滤柱，充分利用了过滤空间，有效过滤面积一般为入口面积的3～5倍，反冲洗频率低，阻力损失小，并且显著缩小了过滤器的体积。
6、反冲洗机构可靠：本机罐体分为清水区和浊水腔，反冲洗吸盘和过滤柱分装在两个室内，两室之间由隔板隔开，吸盘紧靠在光滑的隔板上，由于不与杂质接触，使反冲洗机构可靠耐用。
7、运行安全：本机设计有安全保护离合器，以保护本机在反冲洗工作中遇到超负荷阻力时，能及时切断动力，保护机构免遭破坏。

技术参数

立式全自动自清洗过滤器技术参数表
型号	罐体规格	进出口规格	最大流量t/h	压力	材质	精度等级
GHZ-250-50	φ273*1000	DN25-DN50	50	10	Q235 304不锈钢	≥50μm
GHZ-300-100	φ325*1200	DN80-DN125	100			≥100μm
GHZ-400-150	φ426*1300	DN150	200			≥200μm
GHZ-480-200	φ480*1550	DN200	300			≥300μm
GHZ-530-250	φ530*1650	DN250	450			≥300μm
GHZ-600-300	φ600*1750	DN300	550			≥300μm
GHZ-700-350	φ700*2000	DN350	700			≥500μm
GHZ-800-400	φ800*2150	DN400	1000			≥800μm
GHZ-900-450	φ900*2300	DN450	1200			≥1000μm
GHZ-1000-500	φ1000*2500	DN500	1500			≥1500μm
GHZ-1100-600	φ1100*2600	DN600	1800			≥3000μm
GHZ-1200-700	φ1200*2800	DN700	2300			≥3000μm

问：自清洗过滤器需要根据哪些参数进行选型？
答：流量；工作压力；材质；过滤精度；进出口规格；杂质含量（必要时）；工作温度（必要时）。
问：如何根据各种水过滤器优缺点进行选择？
答：
刷式自清洗过滤器
优点：清洗效果好、流量大，与吮吸式相比价格低，安装维护方便。缺点：过滤精度不高一般过滤精度＜50μm，清洗效果显著降低
吮吸式自清洗过滤器
优点：流量大，过滤精度高。缺点：与刷式相比清洗效果差，价格高，制作安装维护比较麻烦。
多芯式反冲洗清洗过滤器
优点：清洗效果好、流量大，过滤精度高。缺点：与刷式和吮吸式相比价格高，安装维护方便。
单芯式反冲洗过滤器
优点：流量大，价格低，安装维护方便。缺点：过滤精度比较粗，一般过滤精度在1mm以上，反洗效果差。
问：如何根据水中杂质进行过滤器选型？
答：
过滤水中毛发：建议使用毛发过滤器或者篮式过滤器
过滤水中的铁锈等小颗粒杂质：建议使用自清洗过滤器等
过滤管道中较大固体杂质：建议使用管道过滤器
过滤水中异味：建议使用活性炭过滤器
过滤阀门前、设备入口处杂质：建议使用Y型过滤器
污水除浊：建议使用多介质过滤器

应用领域

1、钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤；
2、汽车：涂装生产线，在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用；
3、电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，系13-4统用水量特大时可作为旁滤处理使用；
4、化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本；
5、农业园林及造纸厂：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械；
6、矿山：过滤井下喷淋水，保证系统工作正常；
7、其他：对系统进行自动、精度过滤，用来防止冷却水系统堵塞。
