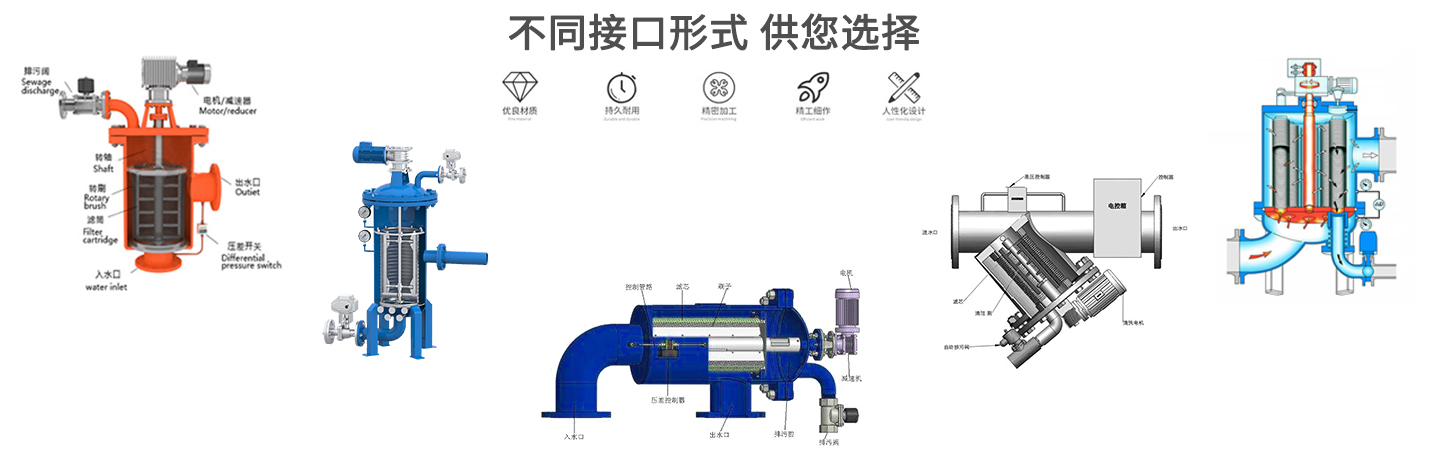

直角式全自动自清洗过滤器DN300主要由不锈钢筒体,不锈钢楔型滤网,蝶阀和排污装置所组成,当过滤器工作时,蝶阀处于开启状态,水流自入口进入过滤器,经过滤网过滤后到出口,水中污物杂质被滤网拦截。当过滤器需要排污时,关闭蝶阀。打开排污阀,水流经过滤前半程过滤,一部分水流直接流人系统,另一部分水流由滤网外侧流入内侧,经排污口排出。起到反向自动冲洗滤网和排除污物杂质的作用。整个反冲排污过程不用关闭系统,实现了在线排污。适用于各种供水系统,工业用水系统及工业冷却水系统,特别是那些需连续长期不停机运行的系统,可滤去水中的各种机械杂质,确保系统设备安全可靠运行。
地下井水除泥浅层砂过滤器 反渗透前置精密保安过滤器 生物制品耐酸碱袋式过滤器
1、自清洗过滤器结构设计合理,流量大,适用于传统工艺布局。
2、电力驱动,系统承压能力强。
3、高精度压差控制设计、时间控制、手动控制清洗。
4、特殊过滤单元结构设计,坚固耐用。过滤精度从100至3000微米可选,过滤面积大,纳污量高,用户可根据实际情况定制。
5、独特的清洗设计实现低负载、低水头、均匀排污。刷式清洗,清洗方式简单,可实现自动清洗排污。
6、相邻两次清洗,电机正反转交替运转,使不锈钢转刷寿命长。
7、设有电机过载保护,可有效保护电机。
8、两次清洗时间间隔较长,具有在清洗排污时不间断供水的特点,清洗时间短,排污耗水量少。
9、拆卸、安装、维护简便易操作。
10、电控箱面板方向可满足用户要求随意调节。控制显示界面人性化设计,操作非常简便,无需专业人员进行操作指导。
11、与用户管线的连接方式为法兰连接,法兰采用国标法兰,通用性强。
立式全自动自清洗过滤器技术参数表 | ||||||
型号 | 罐体规格 | 进出口规格 | 最大流量t/h | 压力 | 材质 | 精度等级 |
GHZ-250-50 | φ273*1000 | DN25-DN50 | 50 | 10 | Q235 | ≥50μm |
GHZ-300-100 | φ325*1200 | DN80-DN125 | 100 | ≥100μm | ||
GHZ-400-150 | φ426*1300 | DN150 | 200 | ≥200μm | ||
GHZ-480-200 | φ480*1550 | DN200 | 300 | ≥300μm | ||
GHZ-530-250 | φ530*1650 | DN250 | 450 | ≥300μm | ||
GHZ-600-300 | φ600*1750 | DN300 | 550 | ≥300μm | ||
GHZ-700-350 | φ700*2000 | DN350 | 700 | ≥500μm | ||
GHZ-800-400 | φ800*2150 | DN400 | 1000 | ≥800μm | ||
GHZ-900-450 | φ900*2300 | DN450 | 1200 | ≥1000μm | ||
GHZ-1000-500 | φ1000*2500 | DN500 | 1500 | ≥1500μm | ||
GHZ-1100-600 | φ1100*2600 | DN600 | 1800 | ≥3000μm | ||
GHZ-1200-700 | φ1200*2800 | DN700 | 2300 |
问:自清洗过滤器需要根据哪些参数进行选型?
答:流量;工作压力;材质;过滤精度;进出口规格;杂质含量(必要时) ;工作温度(必要时)。
问:如何根据各种水过滤器优缺点进行选择?
答:
刷式自清洗过滤器
优点:清洗效果好、流量大,与吮吸式相比价格低,安装维护方便。缺点:过滤精度不高一般过滤精度<50μm,清洗效果显著降低
吮吸式自清洗过滤器
优点:流量大,过滤精度高。缺点:与刷式相比清洗效果差,价格高,制作安装维护比较麻烦。
多芯式反冲洗清洗过滤器
优点:清洗效果好、流量大,过滤精度高。缺点:与刷式和吮吸式相比价格高,安装维护方便。
单芯式反冲洗过滤器
优点:流量大,价格低,安装维护方便。缺点:过滤精度比较粗,一般过滤精度在1mm以上,反洗效果差。
问:如何根据水中杂质进行过滤器选型?
答:
过滤水中毛发:建议使用毛发过滤器或者篮式过滤器
过滤水中的铁锈等小颗粒杂质:建议使用自清洗过滤器等
过滤管道中较大固体杂质:建议使用管道过滤器
过滤水中异味:建议使用活性炭过滤器
过滤阀门前、设备入口处杂质:建议使用Y型过滤器
污水除浊:建议使用多介质过滤器
